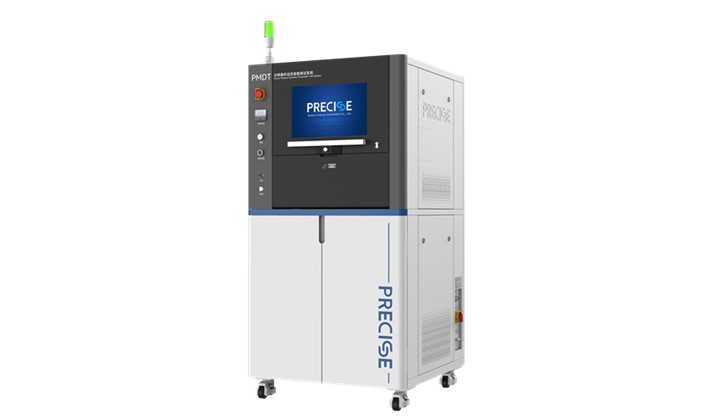

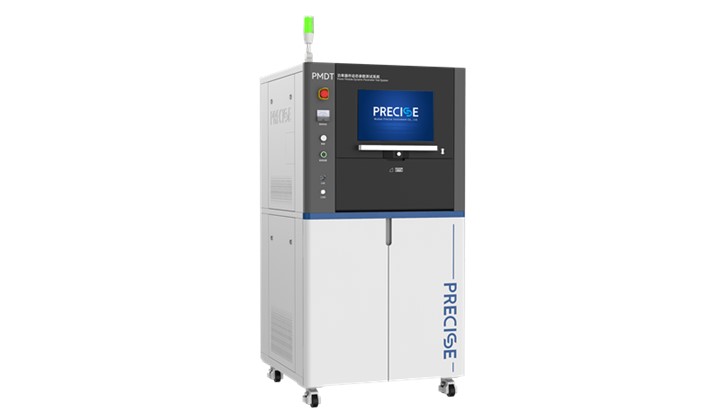

PMDT功率器件動態參數測試系統

8359

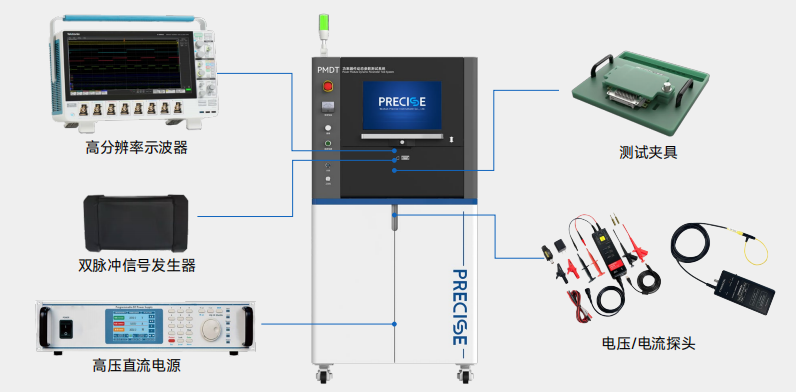

PMDT熱效率元元器動向化性能數據檢測系統一款通用型于MOSFET、IGBT、SiC MOS等元元器的動向化性能數據檢測，就能衛生高效的檢測熱效率元元器的啟閉延長時間和耗率，分析元元器的衛生運行區，對元元器和驅動下載電源電路的串電保護英文特征開始安全驗證，衡量熱效率元件的雜散電感。平臺的包括由雙輸入脈沖數據突發器，漲辯別率示波器，油田電壓電流感應器，油田供電、母線電容器、低雜感母排、平臺定時化技術測評pc軟件并且服務設施測評工作服分為。平臺的常備多種多樣測評驅動軟件板，可涵蓋旋鈕按鈕參數表測評、柵極帶電粒子測評、串電測評、雪崩測評等，累計測評可以實現旋鈕按鈕基本特征及交叉復原基本特征測評；可即時永久保存測評結論及弧形身材曲線，平臺定時自動生成測評意見書。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

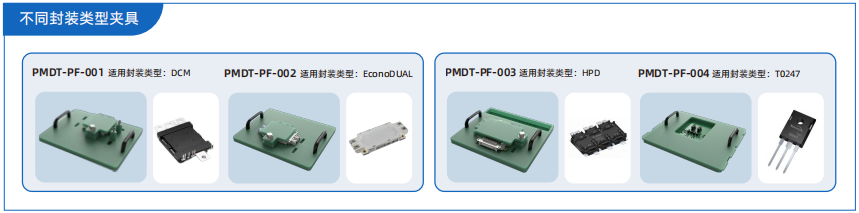

測試夾具

對應目前上不一裝封類別的公率半導體設備，如IGBT、SiC、MOS等新新產品，普賽斯展示一套測試方法儀沖壓模具防止計劃書，能用的于T0單管，半橋模組等新新產品的測試方法儀

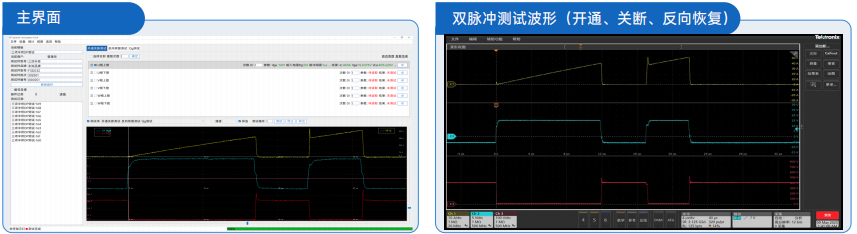

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(15個): 傳輸速率 100M，測量范圍 30AIc(一個): 服務器帶寬 30M，測量范圍 300A Icsc(3個): 下行帶寬 30M，量限 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(2個)：速率 100M，分度值 30AIc(一個)：下行帶寬 30M，示值 1200A Icsc(3個)：下行帶寬 30M，量限 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(一): 服務器帶寬 100M，分度值 30AIc(4個): 速率 30M，示值 3000A Icsc(5個): 上行帶寬 30M，測量范圍 12kA
